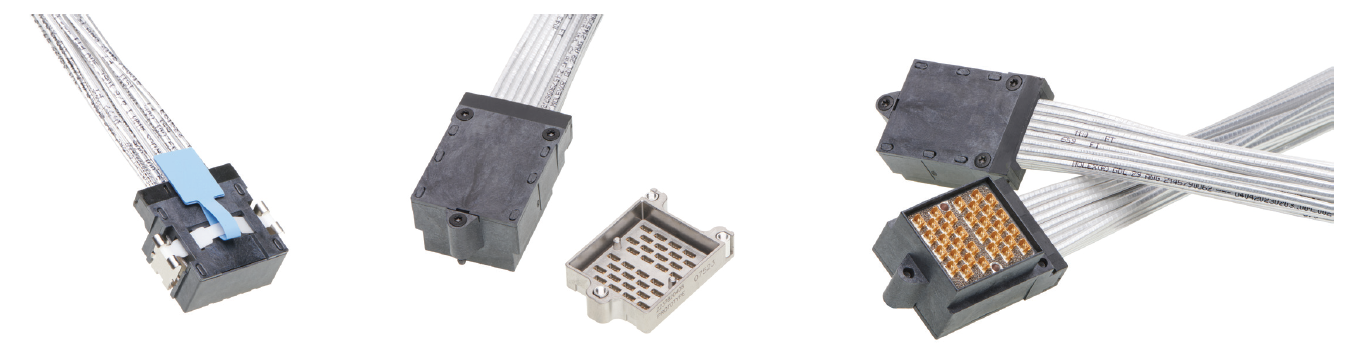

▲CX2连接器和CX2-DS连接器

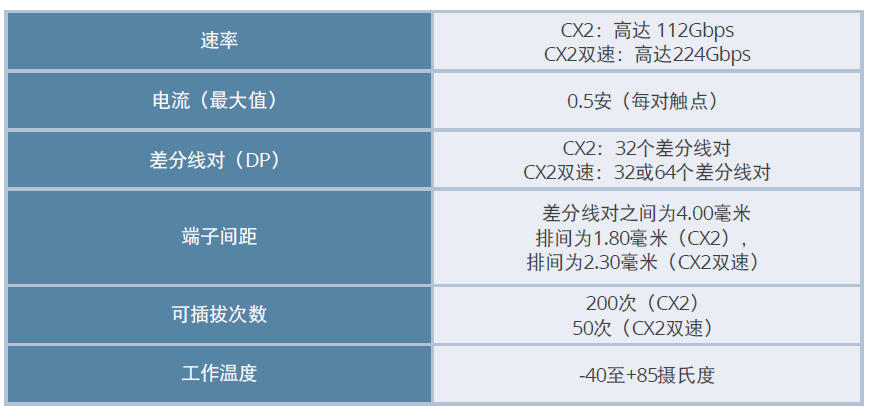

支持高达112G（CX2）或224G（CX2-DS）的下一代数据速率

隔离式收发器/接收器的引脚布局采用了创新的屏蔽结构，并配备了高性能双轴电缆，这有助于在CX2连接器上实现高达112Gbps的传输速率。CX2-DS是CX2的信号速率和带宽翻倍/加强的增强版本。CX2-DS连接器可实现高达224Gbps的传输速率。

提升可靠性，并确保连接器完全就位，以防止错配和连接意外断开

由连接器和插座组成的两件式配接套件具备机械擦拭功能，并可通过闩锁或螺钉实现固定。

最大限度提高系统性能，并拓宽机盒内的连接范围

电缆组件使用31 AWG（CX2）或30AWG（CX2-DS）双轴电缆来支持BiPass

电缆系统架构解决方案。

最大限度地降低安装过程中PCB连接器引脚损坏的风险

完全受保护的防误插接口简化了装配工作，并有助于确保连接器可靠配接。

能够减少串扰并提升信号完整性，从而实现更高的信号速率该设计可确保高速性能，同时将信号衰减降至最低。

系列：220014（CX2 32-DP电缆组件）

220294（CX2 32-DP插座）

包装：带盖压纹带

设计计量单位：毫米

是否符合RoHS标准：是

是否无卤素：是

物理参数

外壳：LCP

接点：铜合金

电镀：接触部位 — 镀金；

焊尾部位 — 镀锡；

底层 — 镀镍

工作温度：-40至+85摄氏度

电气参数

电压（最大值）：29.9伏交流有效值

电流（最大值）：每对触点0.5安培

绝缘耐压：250伏

绝缘电阻：100兆欧

机械参数

端子间距：差分线对之间为4.00毫米，排间为1.80毫米（CX2）和2.30毫米（CX2-DS）

对配高度：16.60毫米（32个差分线对 CX2-DS）

18.40 毫米（64个差分线对CX2-DS）

13.20毫米 （32个差分线对CX2）

路数：32个差分线对（CX2或CX2-DS）或64个差分线对（仅限CX2-DS）

可插拔次数（最小值）：200次（CX2），50次（CX2-DS）

插配力（最大值）：每对2牛

扳手测试（最大值）：25牛

螺丝扭矩（最大值）：0.65牛米

插配失准矫正能力：0.60毫米
