Molex莫仕丨小尺寸产品介绍之五Pico-Lock 1.0 线对板连接器系统
MOLEX 莫仕作为连接器行业的全球领导者，有着极其丰富的产品线。今天，我们继续来介绍一下MOLEX 莫仕的Pico-Lock 1.0 1.0 微小间距线对板连接器产品。
在消费电子与工业设备持续向轻薄化、高密度化演进的进程中，连接器作为信号与电力传输的关键枢纽，正面临着日益严苛的工程约束：既要压缩占板面积以适应紧凑的PCB布局，又要承载足以驱动显示模组与功能模块的电流，同时还需在便携设备难以避免的跌落与振动场景下维持连接的完整性。Molex Pico-Lock 1.00mm 线对板连接器系统，正是面对这一多重挑战的产品系列。Pico-Lock 1.00mm隶属于Molex微型线对板连接器系统，该Pico-Lock系列提供从1.00mm至3.00mm的多种间距选项，其中1.00mm版本定位于空间极度受限的应用场景。作为Pico-Lock家族中间距最小的成员，1.00mm版本在微型化与电气性能之间建立起一种十分优秀的平衡。

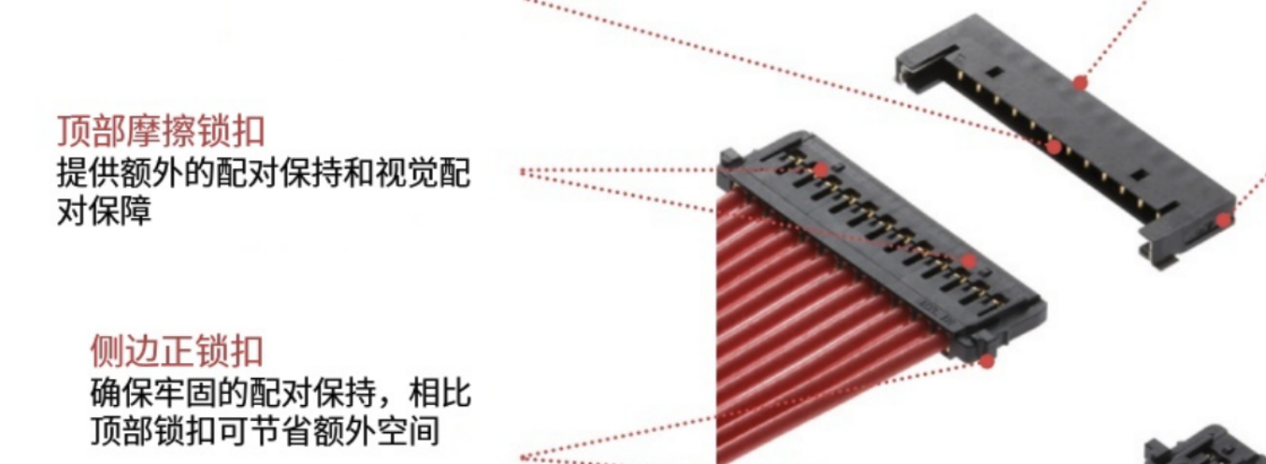

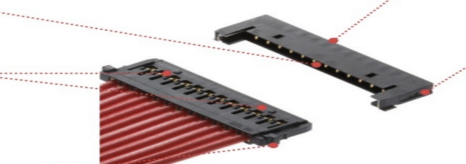

1. 侧向正向锁定机构：这个是Pico-Lock系列区别于常规摩擦锁连接器的标志性设计。传统顶部锁定结构虽能提供保持力，却会占用额外的垂直空间或宽度。Pico-Lock将锁定卡扣置于胶壳侧面，在维持锁定功能的同时压缩了连接器的占板投影面积，使设计者能够在相同板面内布置更多连接器，或为其他元件释放空间。锁定卡扣的介入，使连接在承受冲击或振动时不易意外脱开，顶部摩擦锁扣提供额外的配对保持和视觉配对保障，侧边正锁扣确保牢固的配对保持，相比顶部锁扣可节省额外空间。
2.超低对配高度：Pico-Lock 1.00mm 线对板连接器系统，通过优秀的设计，使产品的对配高度低至1.5mm ，满足很多低高度的应用场景要求。

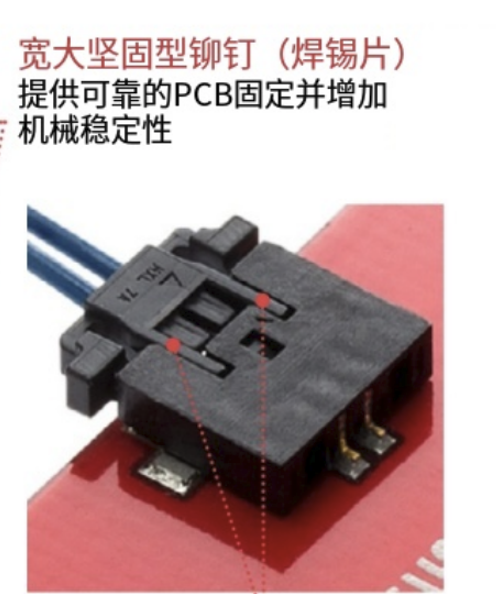

3.宽幅焊钉是常被忽视但影响机械可靠性的要点。Pico-Lock的板端针座配备了大面积焊接片，与PCB焊盘之间形成更充裕的焊接结合面。这一设计增强了连接器在承受线缆拉扯或胶壳插拔力时的抗剥离能力，可确保连接器和 PCB 之间的 机械连接牢固而安全。
4.防止错误对配，同时将外壳引入插座头 对配顺畅，且提供插针触点保护 :极性对配导向器非常重要，可防止错误对配、将连接器外壳引入插座头，并提高连接器组装的简易性和可靠性。倾斜插座头插针设计可提高易用性，保护插针和触点免受损坏，并改善连接器的整体耐用性。
市场和应用:
汽车,信息娱乐,内部电子器件,平视显示器,控制单元,黑匣子,电器,LED/LCD 电视,笔记本电脑,平板电脑,游戏设备,LED 照明,加热器/风扇,工业自动化,智能仪表,工厂自动化设备,电源,安全/监控设备,变压器,电信,无线调制解调器,服务器
Molex 莫仕是工程资源、产品和专业技术的领导者，凭借其性能卓越、特性超凡的优质产品，Molex 莫仕向客户提供优秀的微小尺寸的解决方案，帮助解决当今的市场难题，满足客户的应用需求。
Molex莫仕相信创造连接的变革力量。通过创新、工程专业知识、协同客户体验和行业领先的互连解决方案，携手共进，我们为生活创造连接。
