Molex莫仕丨RAST连接器

2026年3月24日
MOLEX RAST（Raster Anschluss Steck Technik）连接器系统是 Molex […]

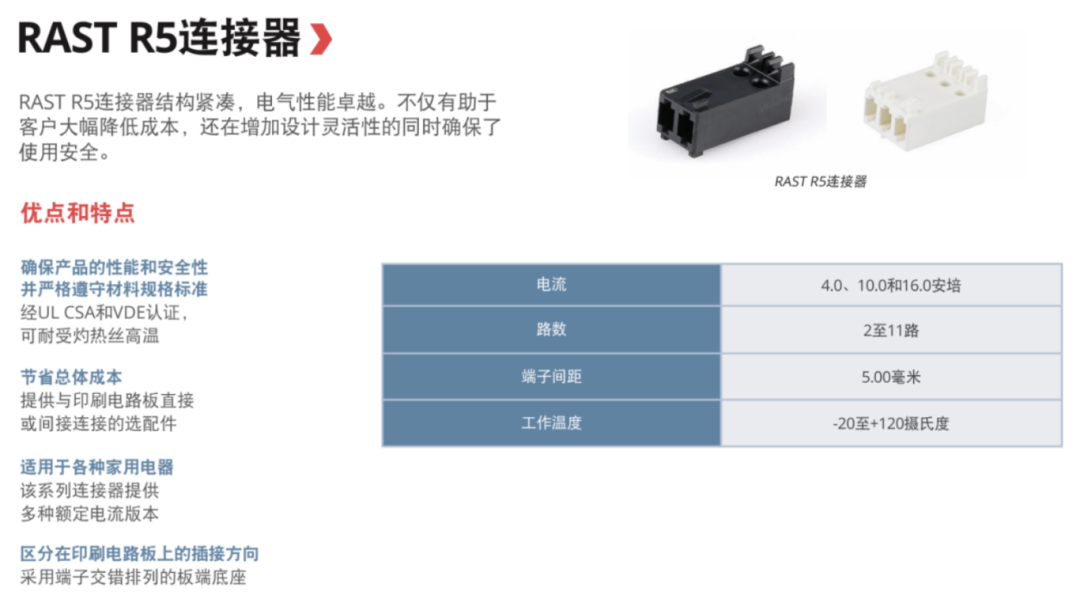

MOLEX RAST（Raster Anschluss Steck Technik）连接器系统是 Molex 公司针对家电及工业控制领域开发的模块化线对板互连解决方案。该系列产品严格遵循欧洲 RAST 标准，RAST 2.5 和 RAST 5 IDT 设计在插配接口处有 4 个触点，是一种非常可靠的电源连接器，产品涵盖 RAST 2.5、RAST 5、RAST 电源（POWER和R-POWER） 及 RAST R5 四大子系统，形成从信号传输到大功率配电的完整产品矩阵。

作为行业标杆性产品，MOLEX 莫仕的RAST 系列采用绝缘位移端接技术（Insulation Displacement Technology, IDT），在 2.5mm 与 5.0mm 两种标准间距下实现高效、可靠的电气连接。RAST 以紧凑安全的封装，提供可靠的电气性能，具有设计灵活性、稳固的插配特性，能为制造商节省总体成本。该系列连接器符合 UL94V0- 和 UL-94V2- 等级标准及灼热丝测试标准，支持多种电流额定值，可为各种家电和汽车照明应用提供多功能设计解决方案。法规因国家和地区而异，一些国家和地区必须满足灼热丝规范，而另一些国家和地区则要求达到 UL-94V0 等级。例如，为了在欧洲上市销售，连接器需要满足欧洲 Glow-Wire 标准，而在美国，最终产品连接器需达到 UL-94V0 等级。MOLEX 莫仕的RAST 2.5、5 和电源连接器均提供满足欧洲 Glow-Wire 标准和 UL-94V0 等级的型号。

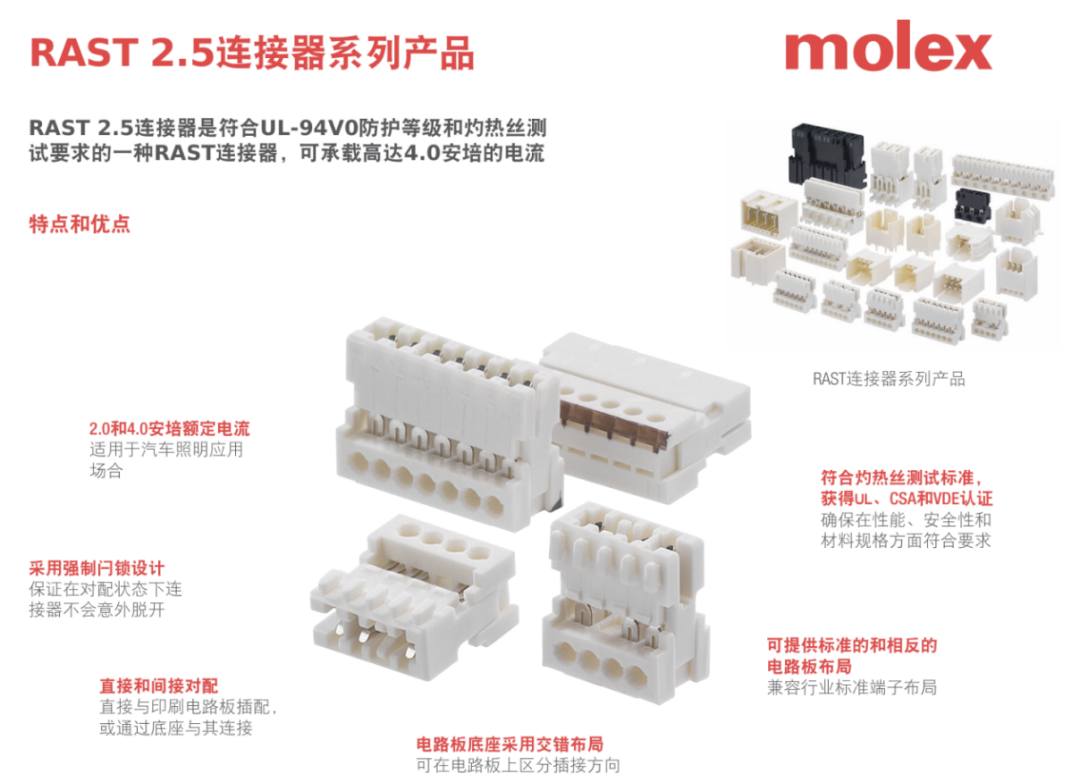

RAST 2.5 连接器系统特点

支持灼热丝规范并符合热丝标准（V2 和 V0），可承载高达4.0安培的电流。符合欧洲安全标准 IEC-60335-1 第 4 版和美国安全标准。多个键控和极性选项，防止错误插配印刷线路板。彩色条纹标记，可在使用多个部件时加以轻松识别。

直接和间接插配，提供整体成本节约。管锁、边锁和内锁锁拴，增加印刷线路板在直接插配时的稳固度。IDT 端接 / 双 IDT 插槽，提供可靠的菊花链插配和改进的电线端接与固定。

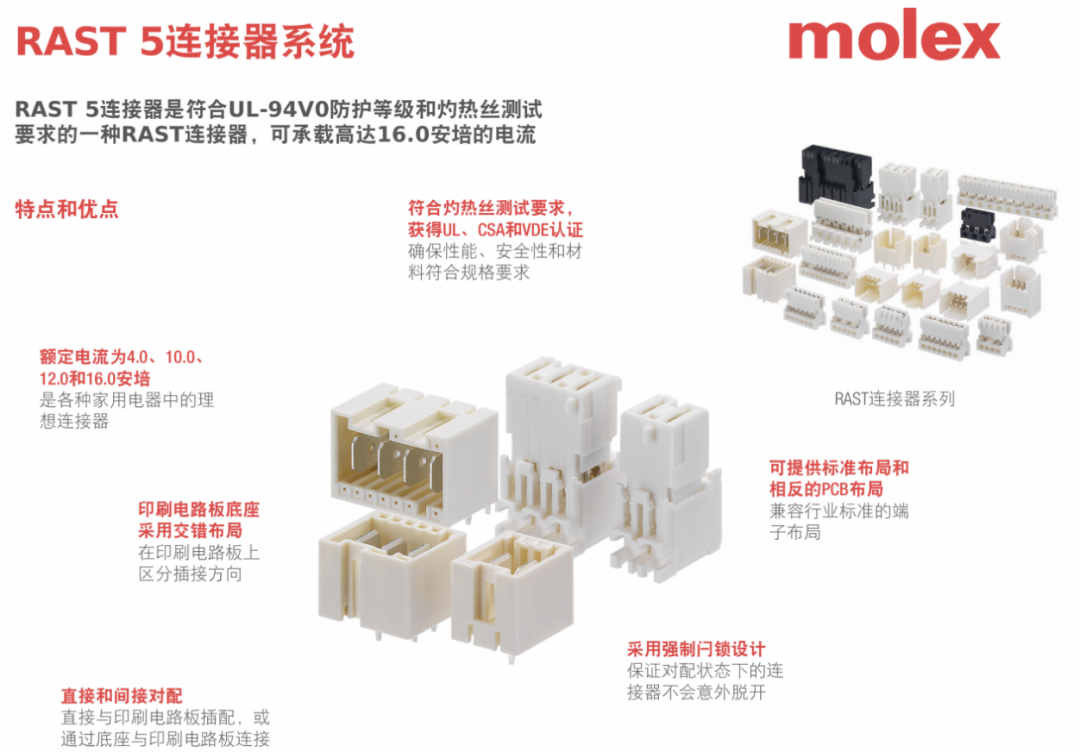

RAST 5 连接器系统特点

  • 支持灼热丝规范并符合热丝标准（V2 和 V0）
  • 符合欧洲安全标准 IEC-60335-1 第 4 版
  • 多个键控和极性选项，防止错误插配印刷线路板
  • 彩色条纹标记，可在使用多个部件时加以轻松识别
  • 间接插配 RAST 5 插座头，提供整体成本节约
  • 外锁锁拴，确保插配零部件的安全固定 确保母端组件在 PCB 插座头上的安全固定
  • 端子和 IDT，可靠的插配和电线固定规格

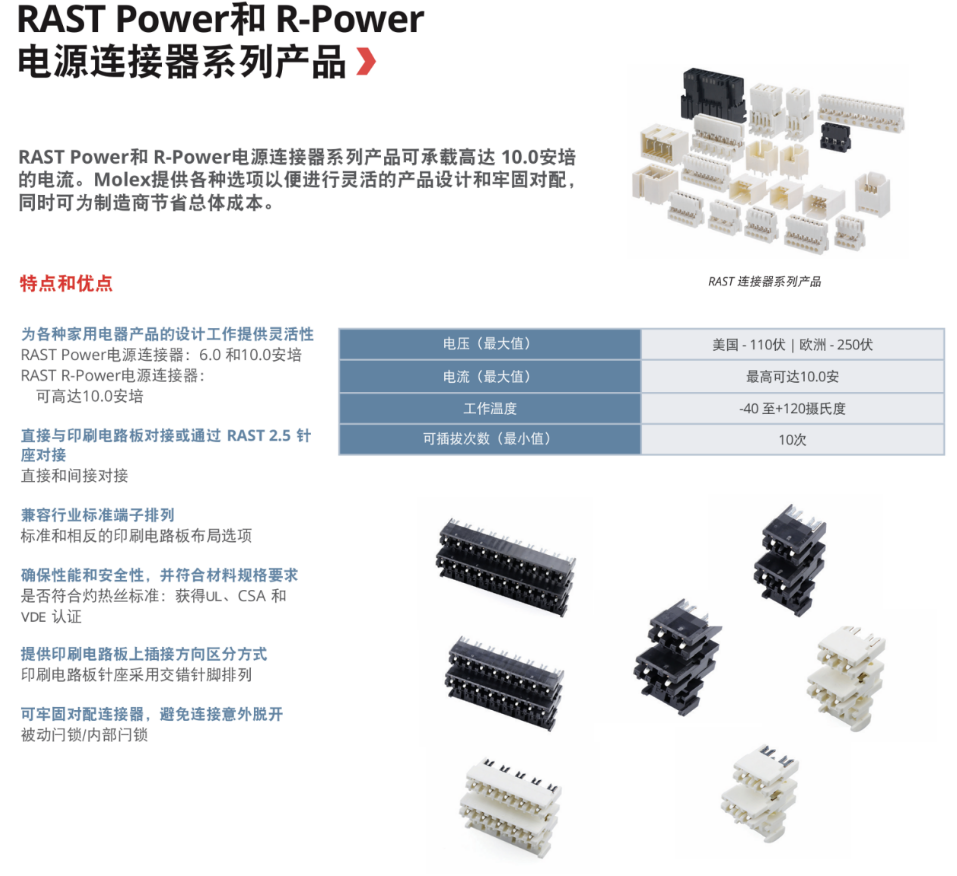

RAST 电源(POWER和R-POWER)产品特点

  • 支持灼热丝规范并符合热丝标准（V2 和 V0）
  • 符合欧洲安全标准 IEC-60335-1 第 4 版
  • 多个键控和极性选项,防止错误插配印刷线路板
  • 彩色条纹标记,可在使用多个部件时加以轻松识别
  • 直接和间接插配印刷线路板,提供整体成本节约
  • 内锁锁拴,直接连接印刷线路板时可确保稳固插配
  • 额定电流高达 10.0A,为高电流和中等电流应用提供设计灵活性

确保性能、安全和符合材料规格，通过了 UL、CSA 和 VDE 认证，并符合灼热丝规范。提供整体成本节约，可选择与 PCB 直接或间接配接。各种家用电器应用的理想之选，连接器的额定电流范围很广。使印刷电路板具有极性，插座头采用交错式封装。

常见的市场和应用：

空调、台面电器、咖啡机、洗碗机、干衣机、吹风机、暖通空调、熨斗、微波炉、烤箱、冰箱、烤面包机、洗衣机、真空吸尘器等。
