Molex莫仕丨Quad-Row 连接器

2026年2月5日
在连接器的分类中，有一种类是板对板连接器。板对板连接器是电子设备内部各电路板之间实现电气连接的关键组件，广泛应 […]

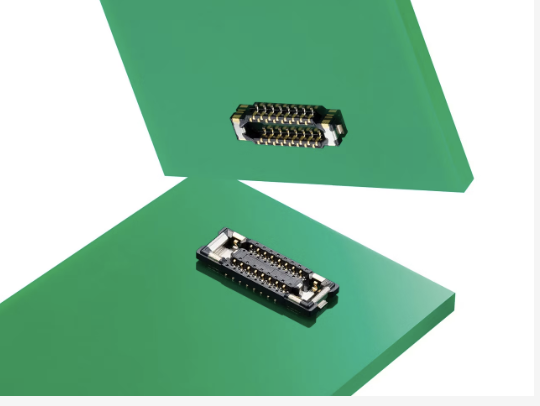

在连接器的分类中，有一种类是板对板连接器。板对板连接器是电子设备内部各电路板之间实现电气连接的关键组件，广泛应用于通信、计算机、消费电子等领域。随着电子产品向小型化、高性能化演进，对板对板连接器的要求也越来越高，包括更高的信号传输速率、更低的功耗和更紧凑的设计。如智能手机、平板电脑、可穿戴设备等消费电子产品的市场持续增长，推动了小型BTB连接器的需求增长。此外，汽车电子、工业自动化等领域对小型BTB连接器的需求也在不断增加。

MOLEX 莫仕一直是板对板产品领域的领导者，最新发布的 Quad-Row 系列再次巩固其技术优势。”。Quad-Row 连接器采用交错式电路布局设计，可在各种空间受限的应用中实现高度紧凑的封装，助力制造商在有限设备空间内大幅提升生产效率。这些连接器提供强劲电力支持以提升整体效率， 完美契合市场需求且功能毫不妥协。

该产品带来了如下的特点：

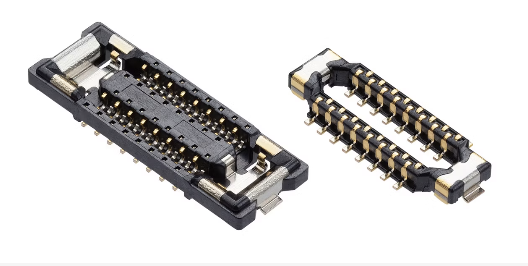

1. Molex 莫仕提供 Quad-Row 板对板连接器，为节省空间的连接产品设立了新标准。作为首创交错电路布局的连接器，这一突破性产品的引脚位置横跨四行，信号触点间距为 0.175mm。与传统连接器设计相比，该设计可节省 30% 的空间，同时实现高密度电路连接。

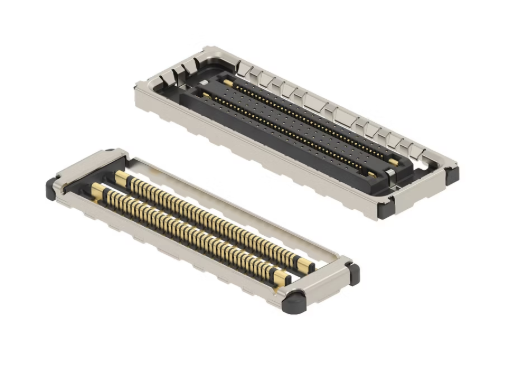

2.Quad-Row 屏蔽连接器可显著降低 EMI，与非屏蔽 Quad-Row 解决方案相比，其干扰降低幅度最高可达 25 dB。该系列连接器内置 EMI 屏蔽，可确保稳定、无噪音的信号性能，并符合严格的 EMI/EMC 标准。

3. Quad-Row 连接器提供 3.0A 额定电流，可满足客户对于设计紧凑、功率高的要求。这些产品还提供多种的电路，以实现额外的功能和设计灵活性。带内盖的铠装和嵌件成型钉确保稳固性，大卷轴尺寸（20,000 件/卷）有助于提高生产效率，提高客户生产的收益率。

常见的市场和应用 ：

电器

游戏机

智能家居设备

扬声器

电视

医疗科技

患者监护系统

治疗和手术设备

移动设备

智能手机

平板电脑

可穿戴设备

AR/VR 设备

耳机

智能眼镜

智能交换机

Molex

Molex 莫仕是工程资源、产品和专业技术的领导者，凭借其性能卓越、特性超凡的优质连接器，Molex 莫仕向客户提供完整的解决方案，帮助解决当今的市场难题，满足客户的连接器需求。

Molex莫仕相信创造连接的变革力量。通过创新、工程专业知识、协同客户体验和行业领先的互连解决方案，携手共进，我们为生活创造连接
