在硬件开发、线束系统及结构设计过程中，设备震动导致信号瞬断、线缆受力引发端子退针、高温工况下接触不稳定等问题，已成为行业普遍面临的技术痛点。即便核心元器件选型无误，连接失效问题仍频繁出现，严重影响产品可靠性。究其本质，绝大多数连接故障并非偶然现象，而是连接器接触保持力选择不当或设计冗余不足所导致。本文基于 Molex 官方《连接器接触保持力指南》进行系统梳理与解读，摒弃晦涩理论，聚焦工程实践与实用选型方法，为工程师提供可直接应用于项目的设计参考。
一、稳固连接，是可靠设计的底线

连接器种类千千万，但决定它稳不稳的核心，是接触保持力—— 通过机械结构，把配对部件牢牢锁住，保证震动、热胀冷缩、长期应力下不断电、不松动、不瞬断。保持力主要作用在两个层面：连接器外壳级：让插头和插座不被拉开、不震开,端子级：让每一根针脚在壳体内不后退、不位移,两层都到位，连接才算真可靠。

二、6 种连接器保持力方式

1. 摩擦保持力: 最简单、最常用的固定方式，靠配对件之间的干涉产生摩擦力。优点：结构简单、成本低、体积小、插拔顺畅。缺点：抗震动一般，只适合低应力场景。

代表：Molex KK、OneBlade 等轻负载连接器。部分产品会增加凸起 / 凹槽结构，升级为摩擦锁，在不做复杂锁扣的前提下，小幅提升抗震性。

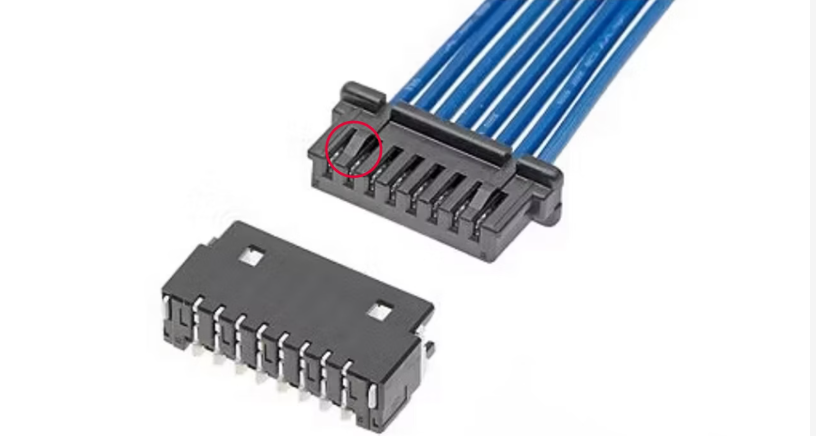

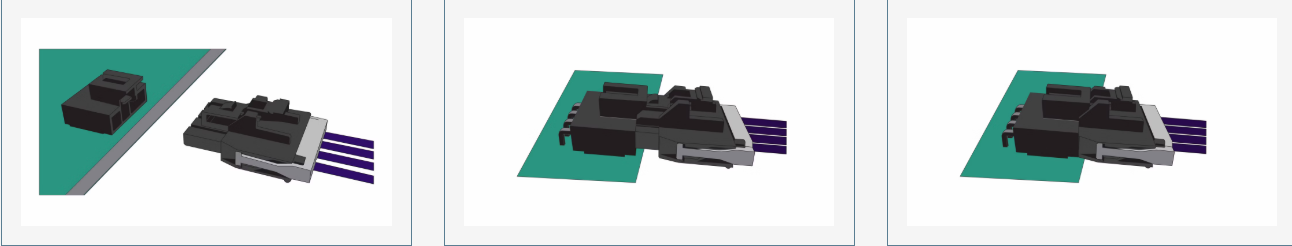

2.压力锁紧 / 锁拴锁 : 目前最通用的锁紧方式，靠锁片或锁拴自动卡紧。对配到位会有清晰 “咔嗒” 声，触觉 + 听觉双重确认,必须手动按下锁扣才能拔开，防意外脱落。

适合家电、汽车内饰、普通工控等场景,代表：Molex Nano-Fit 电源连接器

通用性强、性价比高。

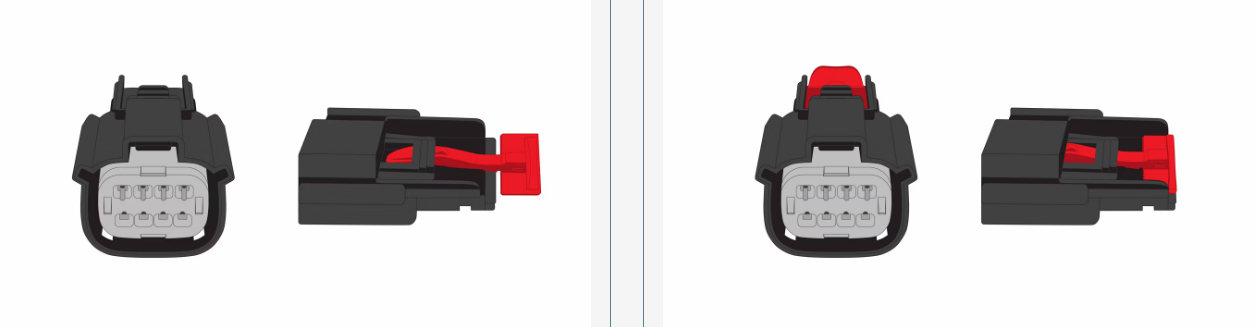

3. CPA 连接器定位（二级锁: 在压力锁紧基础上，多加一道次级保险。CPA 组件装好后，会挡住主锁扣，防止被误压、震开，从根源避免半插、虚接、意外脱开。高安全、高震动场景必选,典型应用：车灯、ECU、动力电池、车载线束

代表：Molex MX150 带 CPA 结构,压力锁紧是主锁，CPA 是双保险。



4. 螺丝 / 螺栓保持力:靠螺纹锁紧，强度拉满。抗强震、耐大拉力，可配合密封圈实现环境密封,缺点：装配慢、有螺纹错扣风险、体积偏大.适合：航空航天、国防、重型机械、高功率设备,只要追求极致可靠，螺丝锁紧永远是硬通货。



5. 卡口耦合:快速连接结构，一推一转约 1/3 圈即可锁紧。

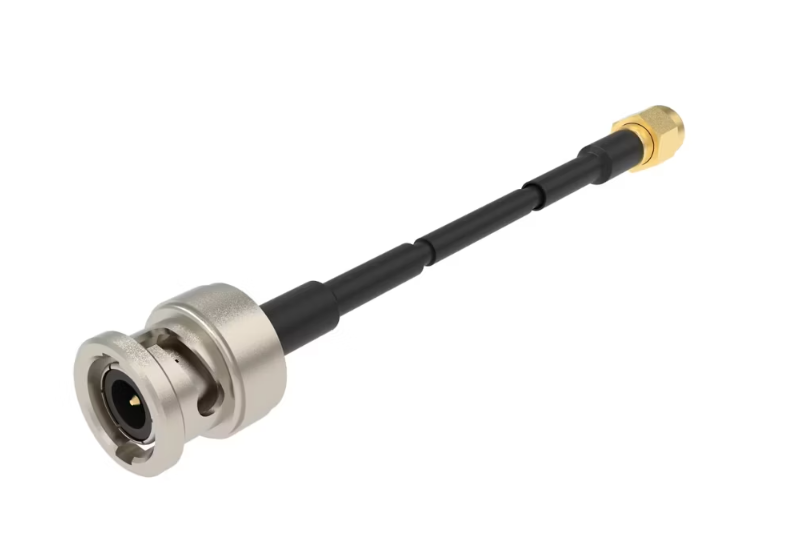

无螺纹错扣问题，插拔快、反馈明确,抗震好，插拔寿命可达数千次,多用于圆形连接器、射频、工业 harsh environment,代表：BNC 系列等。

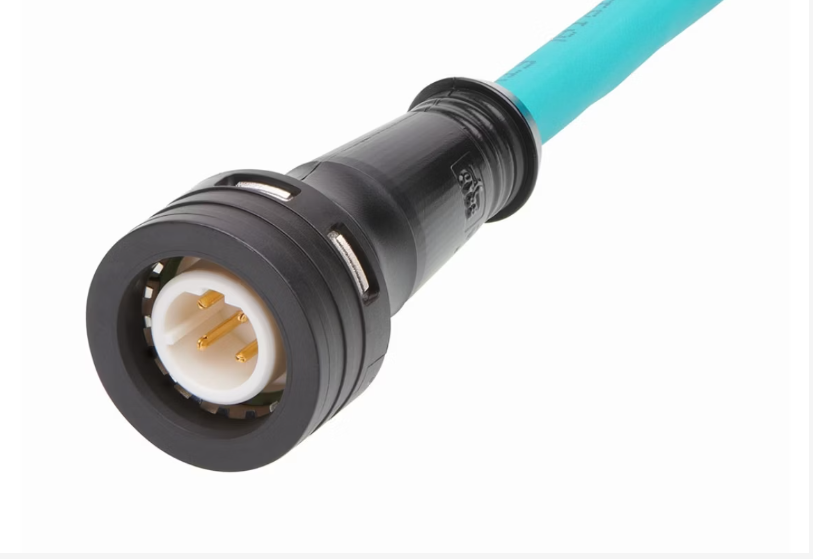

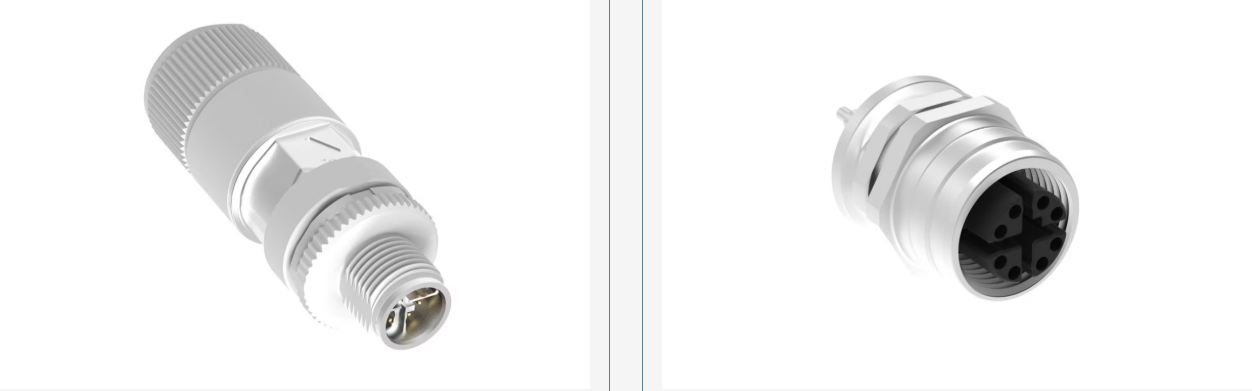

6. 推 – 拉式耦合: 直线推拉即可完成锁紧与断开，内部弹簧元件自动卡紧。无工具、快操作、防意外拉脱,紧凑、抗震、适合高密度场景,常见于医疗、测试设备、机柜密集连接,代表：Molex M12 Ultra-Lock 2.0。

三、端子不后退的关键：矛杆 + TPA

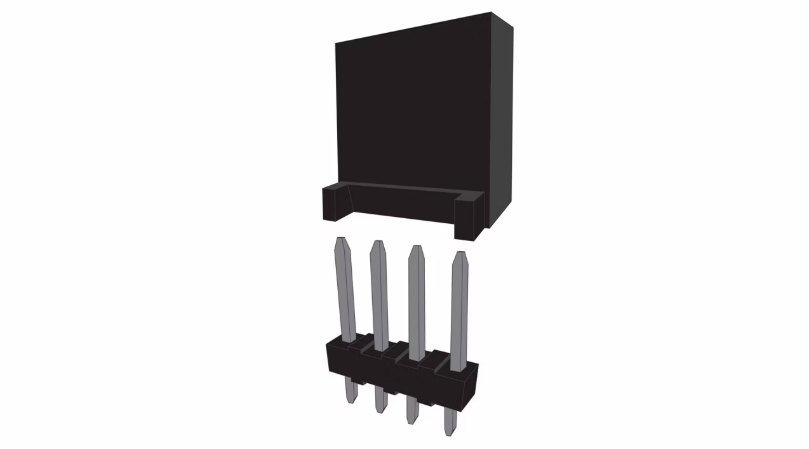

端子矛杆：主锁结构，插入后弹入壳体卡槽固定端子，TPA 端子定位组件：次级锁，端子插好后再锁一道，TPA 不仅能增强保持力，还能确认端子是否完全插到位，从根本减少接触不良、开路、间歇性故障。一句话区分：CPA 锁连接器，TPA 锁端子。

四:5个核心判断因素和高频问答

核心判断因素:

1. 线规:细线（32–28 AWG）：拔出力小 → 摩擦配合、微型卡扣,粗线（22–18 AWG）：拉力大 → 压力锁紧、CPA、螺纹,线越粗、刚度越大，应力消除设计越重要。

2. 电流承载能低电流信号：摩擦 / 轻卡扣即可,中电流：压力锁紧更稳妥,高电流配电：螺纹、卡口、CPA 这类强锁紧方案。

3. 震动等级

低震动（消费电子）：摩擦 / 微型锁,中等震动（家电、车内电子）：压力锁紧,高震动（工业、车载动力、航空）：CPA、螺纹、卡口。

4.环境条件:高温：避免纯摩擦，优先机械锁,潮湿 / 化学品：锁拴 + 金属耦合 + 密封结构,户外：卡口、螺纹、带密封的推拉式。

5. 可制造性:大批量自动化：摩擦、压力锁紧，无工具、节拍快.现场频繁维修：推拉式、压力锁紧,高可靠固定安装：螺纹保持力。

高频问答:

1.CPA 和 TPA 到底啥区别？CPA 锁 “整体连接器” 防脱开，TPA 锁 “内部端子” 防退针，一个护整体，一个护细节。

2.连接器为啥总无故松脱？震动、线缆拉力大、没插到位、保持力和场景不匹配。

3.什么时候必须用 CPA？断连会引发安全事故、设备停机的场景，比如车载、医疗、新能源。

4.端子回退怎么彻底解决？插装到位 + 用 TPA 二级锁 + 做好线束应力消除。
